OpenWrt作为旁路由配置Wireguard实现内网穿透

0. 前言

近期一直在折腾软路由系统及配置，并在家中部署了一套 Kubernetes 环境。由于有从外部访问该环境以补充开发资源的需求，虽然可以通过外网端口暴露的方式实现，但这种做法既不方便也不够安全。因此，最理想的方案是将办公电脑通过内网 IP 直接连入家庭局域网。

由于办公环境使用 H3C 的 iNode 客户端上网，实测发现连接 OpenVPN 会导致 iNode 掉线。查阅官方论坛得知两者存在冲突（详见 iNode 跟其他VPN冲突），若同时使用 SSL VPN 软件会相互排斥，只能二选一。为此，必须更换 VPN 协议，最终选择了基于 UDP 协议的 WireGuard。

本文不介绍 OpenWrt 的安装及旁路由配置，重点讲解如何在旁路由上安装配置 WireGuard 以实现内网穿透。我使用的是 eSir 的“高大全”版本（已预装 WireGuard），固件下载地址如下：

eSir高大全 OpenWrt 固件 eSir高大全 OpenWrt 网盘列表

1. OpenVPN 与 WireGuard 的区别

• 协议与连接体验：OpenConnect VPN 主要基于 TCP 协议，连接过程类似拨号，在网络断开和重连时感知明显；而 WireGuard 基于 UDP 协议，类似于常驻后台的服务，随用随取，连接体验更佳。
• 密钥与配置管理：OpenConnect VPN 通常依赖证书来提升安全性和连接体验；WireGuard 则采用点对点的公私钥对进行配对，且需为每个客户端单独分配内网 IP 及专属公私钥。两者前期配置都略显繁琐，但后续的管理和使用均较为便捷。
• 客户端要求：OpenConnect VPN 客户端仅需证书文件（或配置对应的账号密码）；WireGuard 客户端则仅需对应的配置文件。

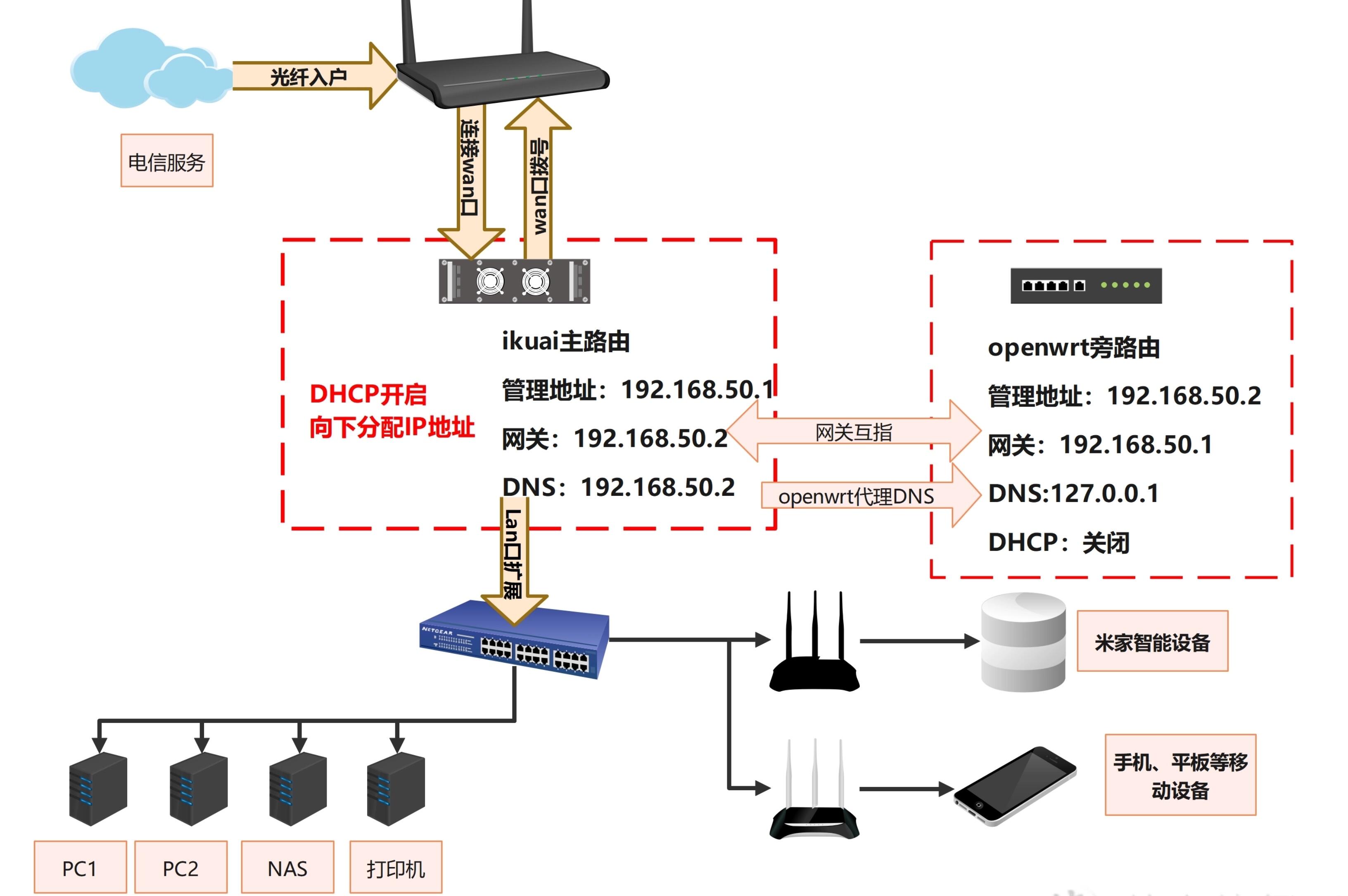

2. 网络环境介绍

• 192.168.50.1：iNode 主路由。
• 192.168.50.2：OpenWrt 旁路由（兼任 DNS 服务器，与主路由网关互指）。

3. 服务端设置

3.1 创建公私钥

通过 SSH 登录到 OpenWrt 后台：

# 创建目录存放公钥私钥
mkdir wg
# 进入文件夹
cd wg
# 配置创建密钥的权限
umask 077
# 创建预共享密钥
wg genpsk > sharekey
# 获取密钥并复制保存
cat sharekey

请妥善保存 sharekey，后续配置将会用到。

• 服务端公私钥

# 创建服务端公钥和私钥
wg genkey | tee server_privatekey | wg pubkey > server_publickey
# 获取服务端私钥并复制保存
cat server_privatekey
# 获取服务端公钥并复制保存
cat server_publickey

请妥善保存 server_privatekey 和 server_publickey。

• 客户端公私钥（以 macOS 为例）

有几个客户端就需要生成几套密钥，可按 macos_publickey 和 macos_privatekey 命名区分：

# 创建 macOS 客户端公钥和私钥
wg genkey | tee macos_privatekey | wg pubkey > macos_publickey
# 获取 macOS 客户端私钥并复制保存
cat macos_privatekey
# 获取 macOS 客户端公钥并复制保存
cat macos_publickey

请妥善保存 macos_privatekey 和 macos_publickey。

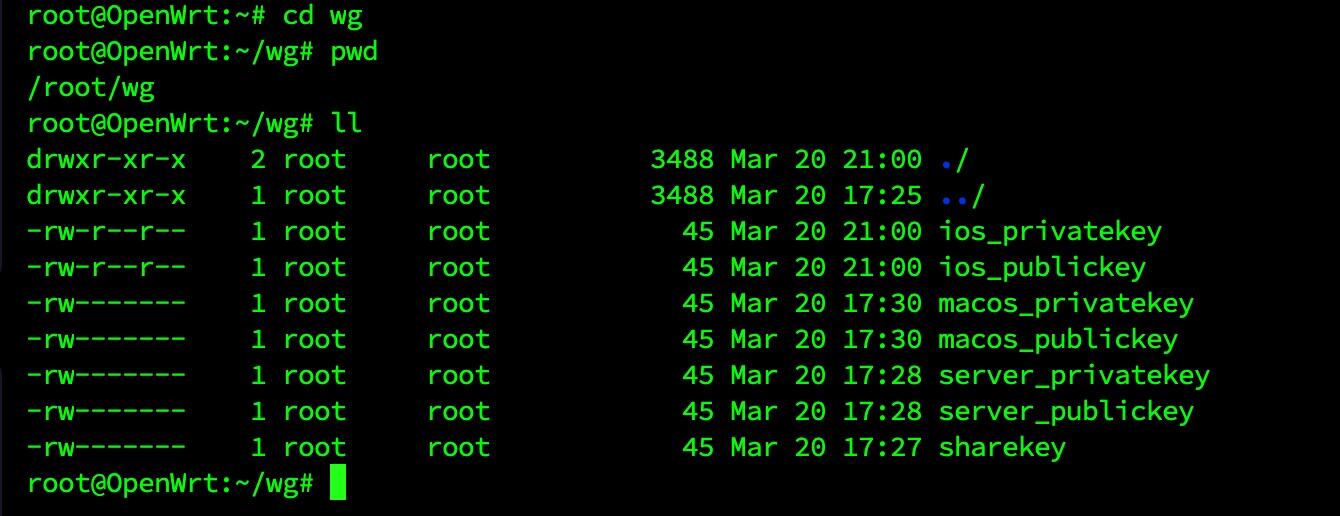

最终生成的目录文件结构如下：

3.2 配置 OpenWrt

3.2.1 添加 WireGuard 网络新接口

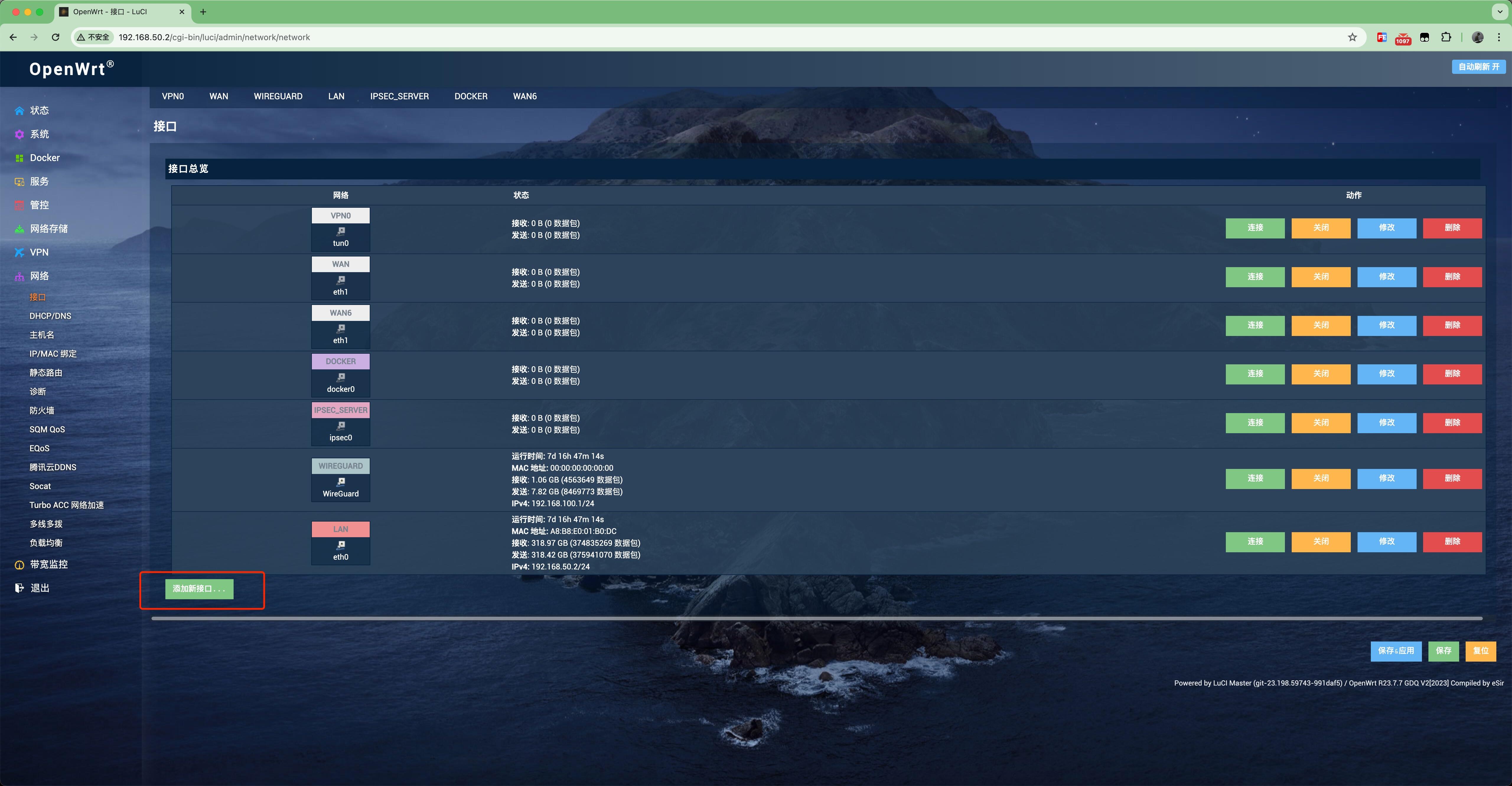

登录 OpenWrt 后台，依次点击：网络 -> 接口 -> 添加新接口。

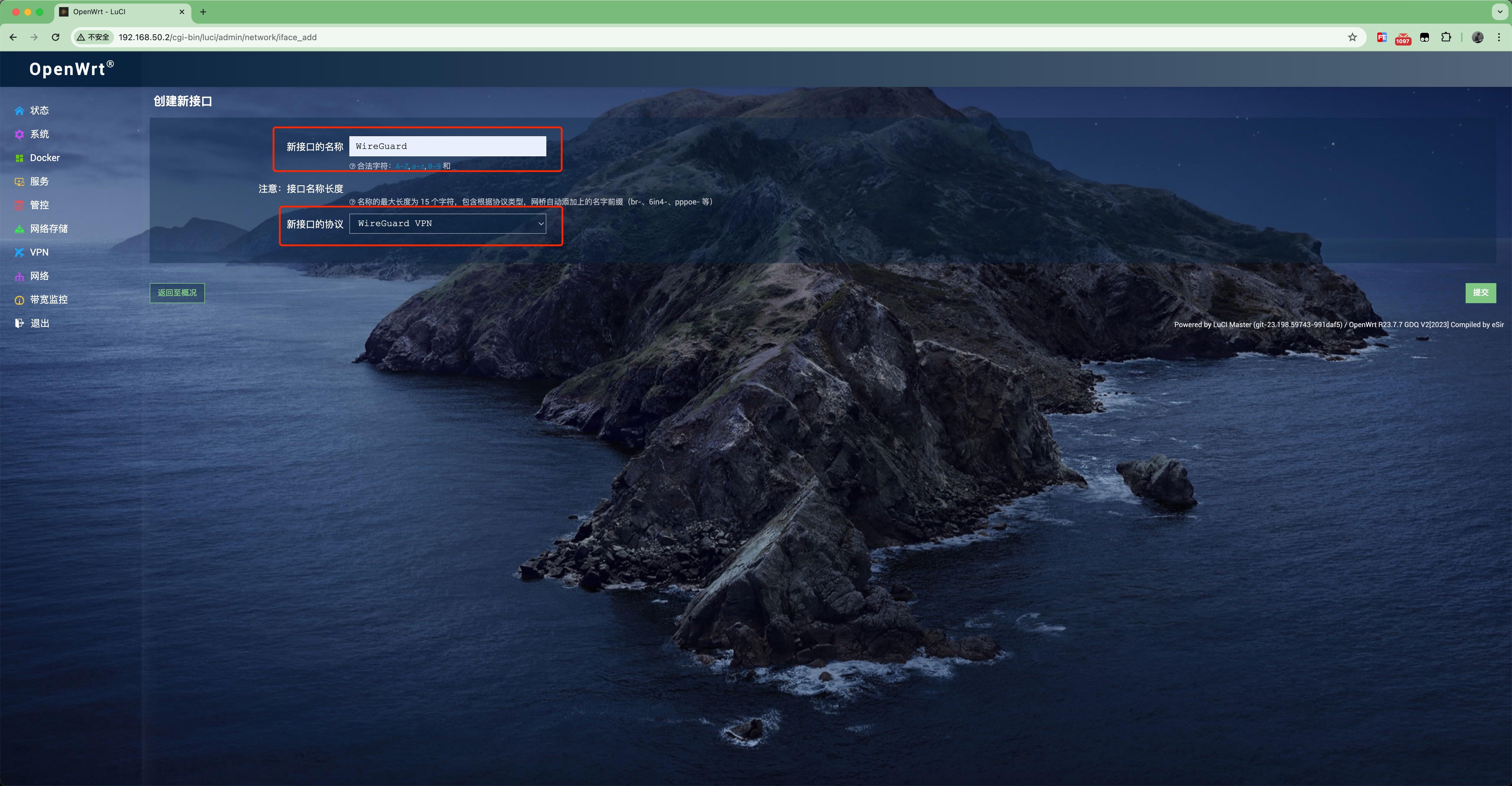

填写接口名称，选择接口协议为 WireGuard VPN，点击提交。

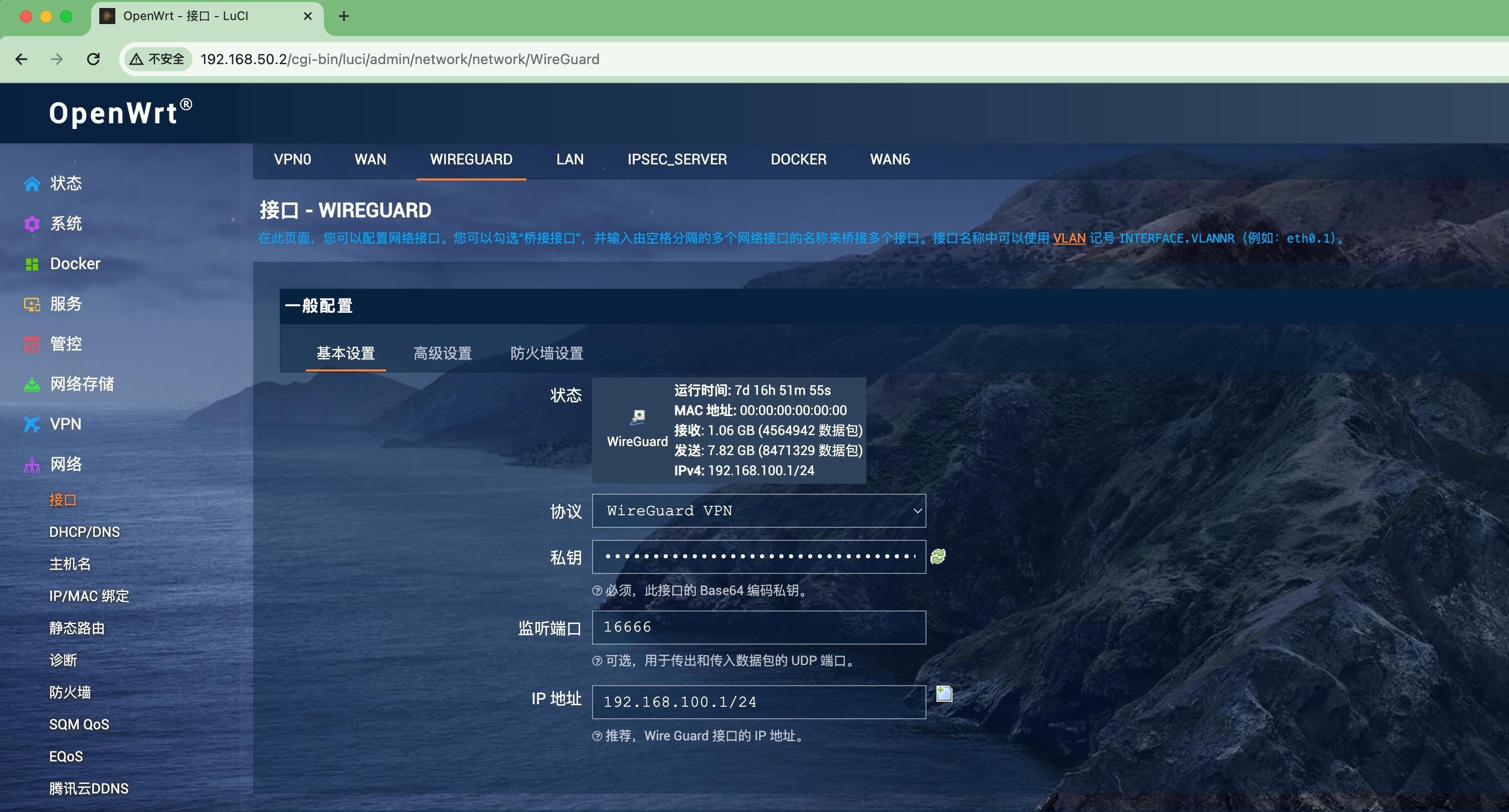

3.2.2 WireGuard 网络接口基本设置

• 基本设置：填入上文生成的服务端私钥 server_privatekey。
• 监听端口：自定义一个端口号（例如 16666），并在主路由上做好该端口的 UDP 协议映射。

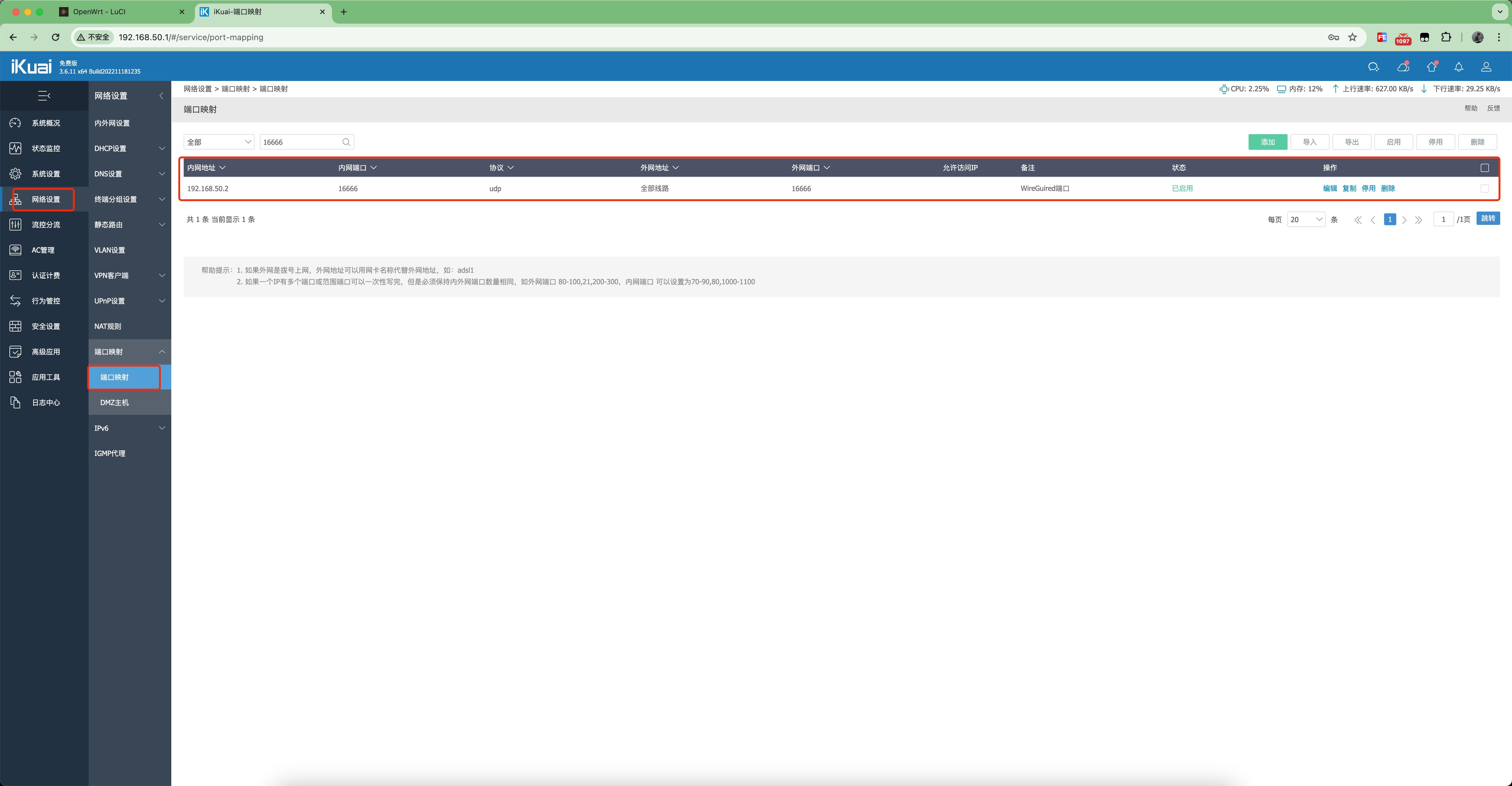

我以 iNode 作为主路由为例，UDP 端口映射设置如下：

• IP 地址：为 VPN 专用的网段分配一个 IP。本文以 192.168.100.X 作为 WireGuard 专用网段，则服务端 IP 设为 192.168.100.1/24。

点击右下角的保存并应用。

核心参数汇总：

• 协议：WireGuard VPN
• 私钥：server_privatekey
• 监听端口：16666（需在 iNode 中做 UDP 映射）
• IP 地址：192.168.100.1/24

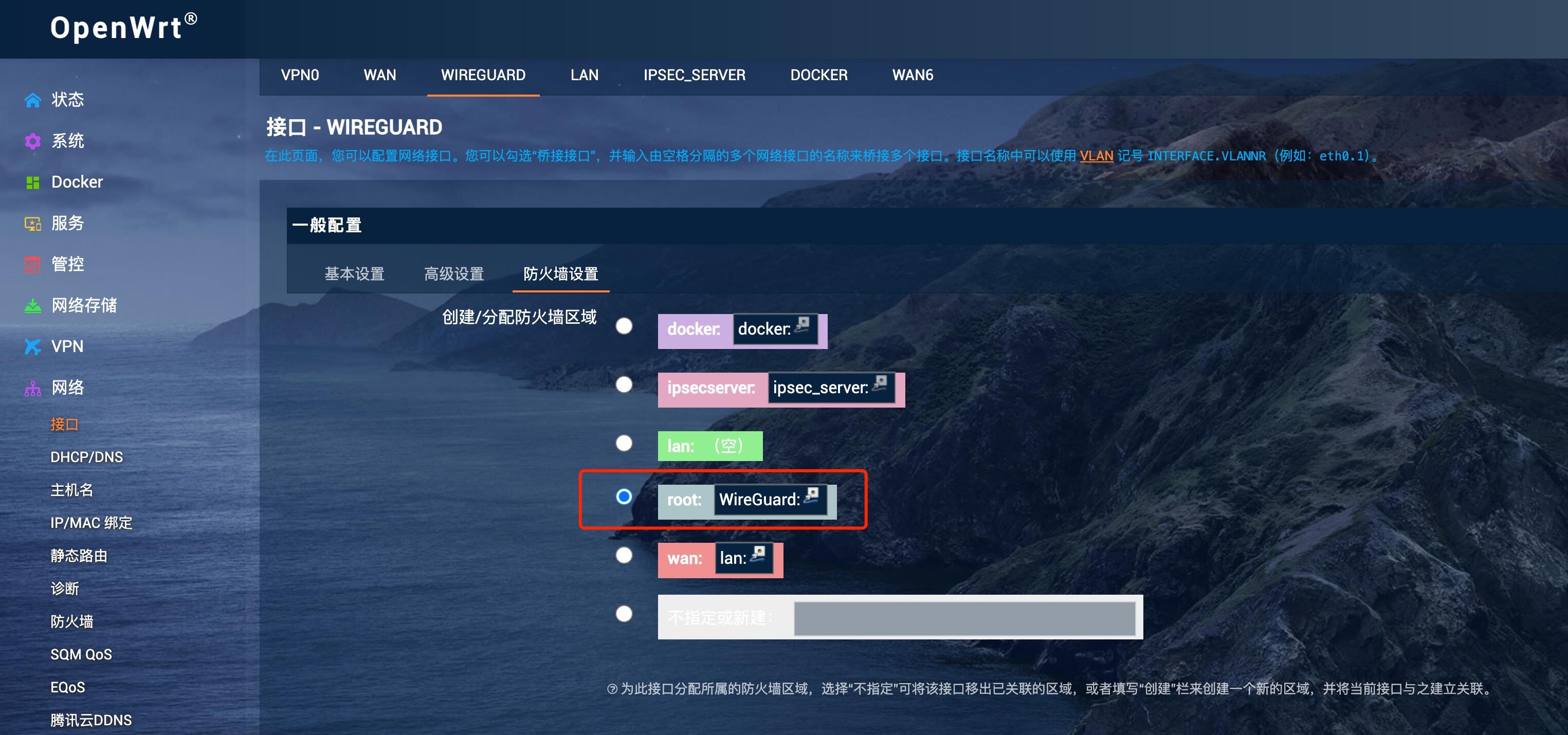

3.2.3 WireGuard 网络接口防火墙设置

在防火墙设置页面中，将当前接口绑定至 wireguard 区域。

点击右下角的保存并应用。

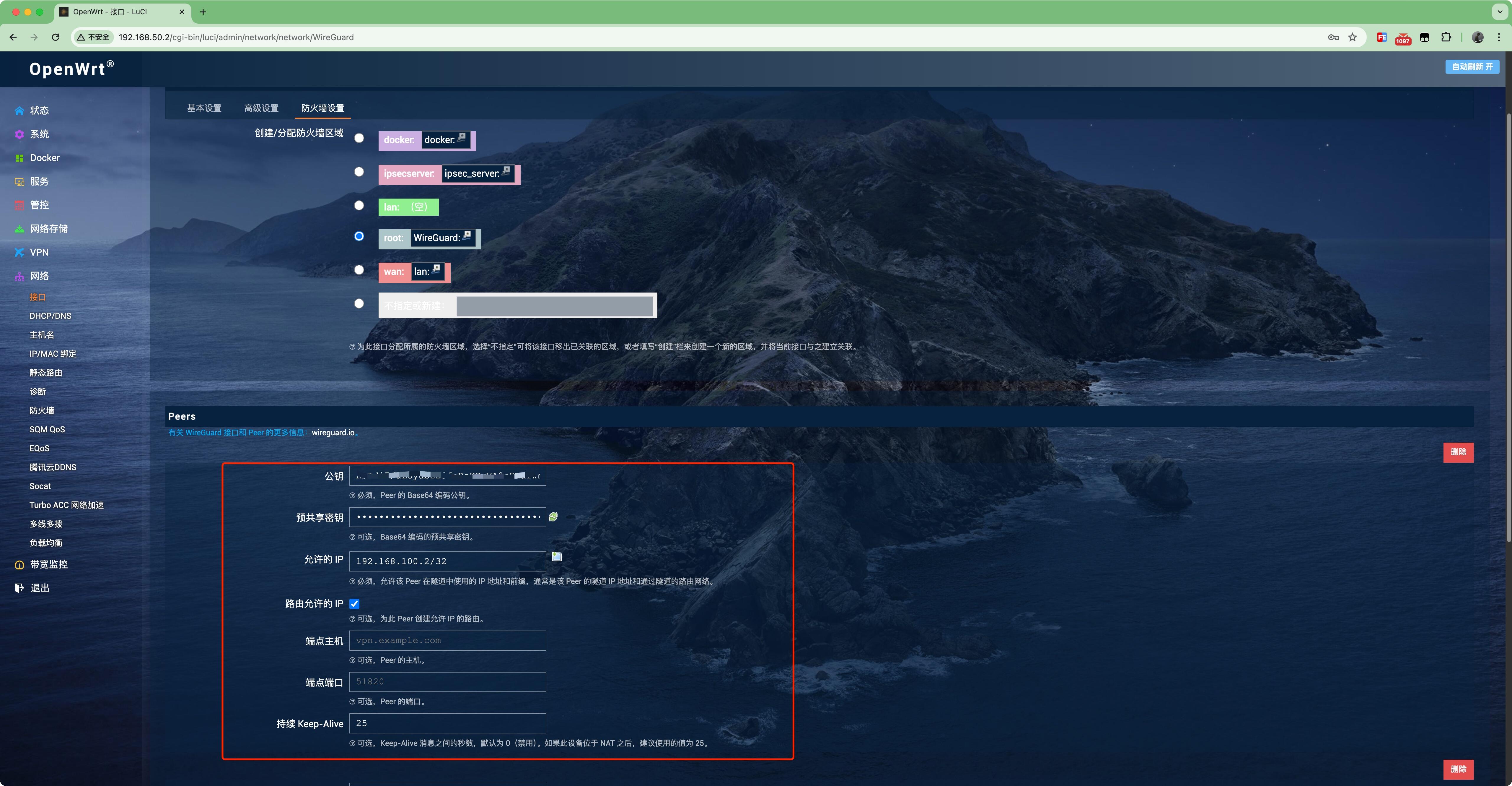

3.2.4 客户端 Peers 设置

在 Peers 区域为每个客户端添加配置：

• 公钥：填入上文获取的 macOS 客户端公钥 macos_publickey。
• 预共享密钥：填入上文获取的 sharekey。
• 允许的 IP (Allowed IPs)：为该 macOS 客户端分配的固定 IP，本文示例为 192.168.100.2/32（注意各客户端 IP 不能冲突，此 IP 将在客户端配置文件中使用）。
• 持续 Keep-Alive：填写 25。

点击右下角的保存并应用。

3.2.5 OpenWrt 防火墙设置

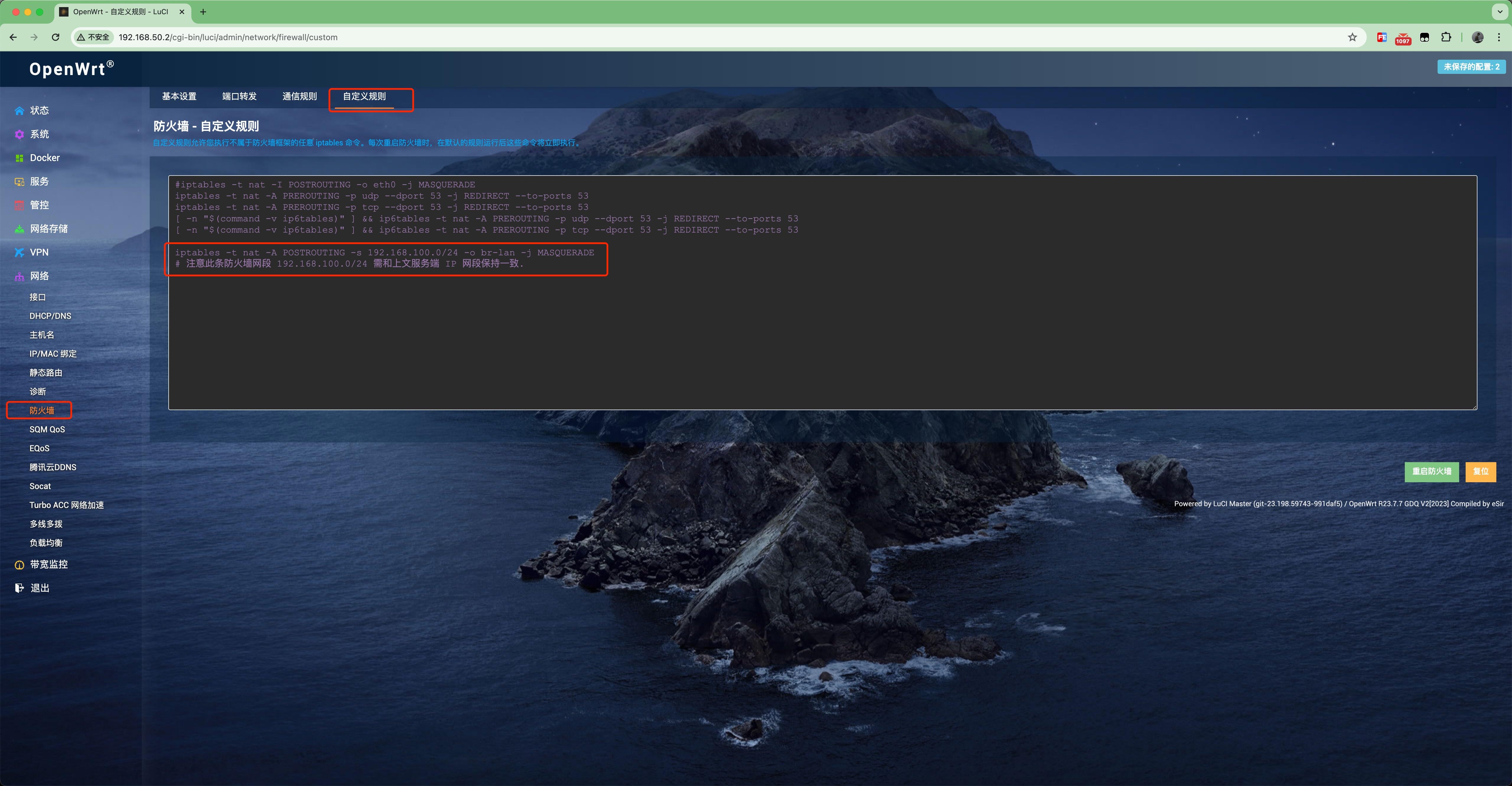

依次点击：网络 -> 防火墙 -> 自定义规则，添加以下防火墙规则，随后重启防火墙：

# 注意：此处的网段 192.168.100.0/24 需与上文服务端 IP 网段保持一致
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o br-lan -j MASQUERADE

3.2.6 重启 WireGuard

返回 网络 -> 接口，将 WireGuard 接口先关闭再连接；为了稳妥起见，建议直接重启整个 OpenWrt 系统。

4. 客户端配置

创建后缀为 .conf 的客户端配置文件（例如 macos_wireguard.conf），并根据实际情况填写公私钥及网络参数：

• Address：客户端专用的内网 IP（如 192.168.100.2/32）。
• PrivateKey：对应的客户端私钥。
• DNS：OpenWrt 的 IP 地址（192.168.50.2），前提是主路由已将 DNS 指向 OpenWrt。
• PublicKey：OpenWrt 服务端的公钥。
• Endpoint：家中的公网 IP（或 DDNS 域名）加端口。
• AllowedIPs：该参数决定了流量走向。若设置为 0.0.0.0/0，则表示所有网络请求均通过 VPN 转发（即全局 VPN）。由于 iOS 系统同时只能激活一个 VPN 软件，开启全局模式后，其他代理工具将无法使用；但在不需要开启其他代理工具的场景下，它能直接接管所有外网及内网流量。

注意：客户端配置文件中的 PrivateKey 填对应客户端的私钥，而 Peer 下的 PublicKey 填 OpenWrt 服务端的公钥，请勿弄混。

4.1 macOS 配置

新建 macos_wireguard.conf 文件。在 macOS App Store 下载 WireGuard 客户端，从文件导入该隧道（注：下载 WireGuard 客户端需要美区 Apple ID）。

[Interface]
# 客户端分配的专用 IP
Address = 192.168.100.2/32
# 对应客户端私钥
PrivateKey = macos_privatekey
# 本地 DNS 服务器
DNS = 192.168.50.2

[Peer]
# OpenWrt 服务端公钥
PublicKey = server_publickey
# 仅代理局域网与 VPN 网段，互联网流量走本地网络（可与 ClashX Pro 共存）
AllowedIPs = 192.168.50.0/24, 192.168.100.0/24
# 预共享密钥
PresharedKey = sharekey
# WireGuard 服务端连接地址
Endpoint = 公网IP或域名:16666
PersistentKeepalive = 25

提示：AllowedIPs = 192.168.50.0/24, 192.168.100.0/24 中，192.168.50.0/24 为家庭内网网段，192.168.100.0/24 为 WireGuard 专有网段。

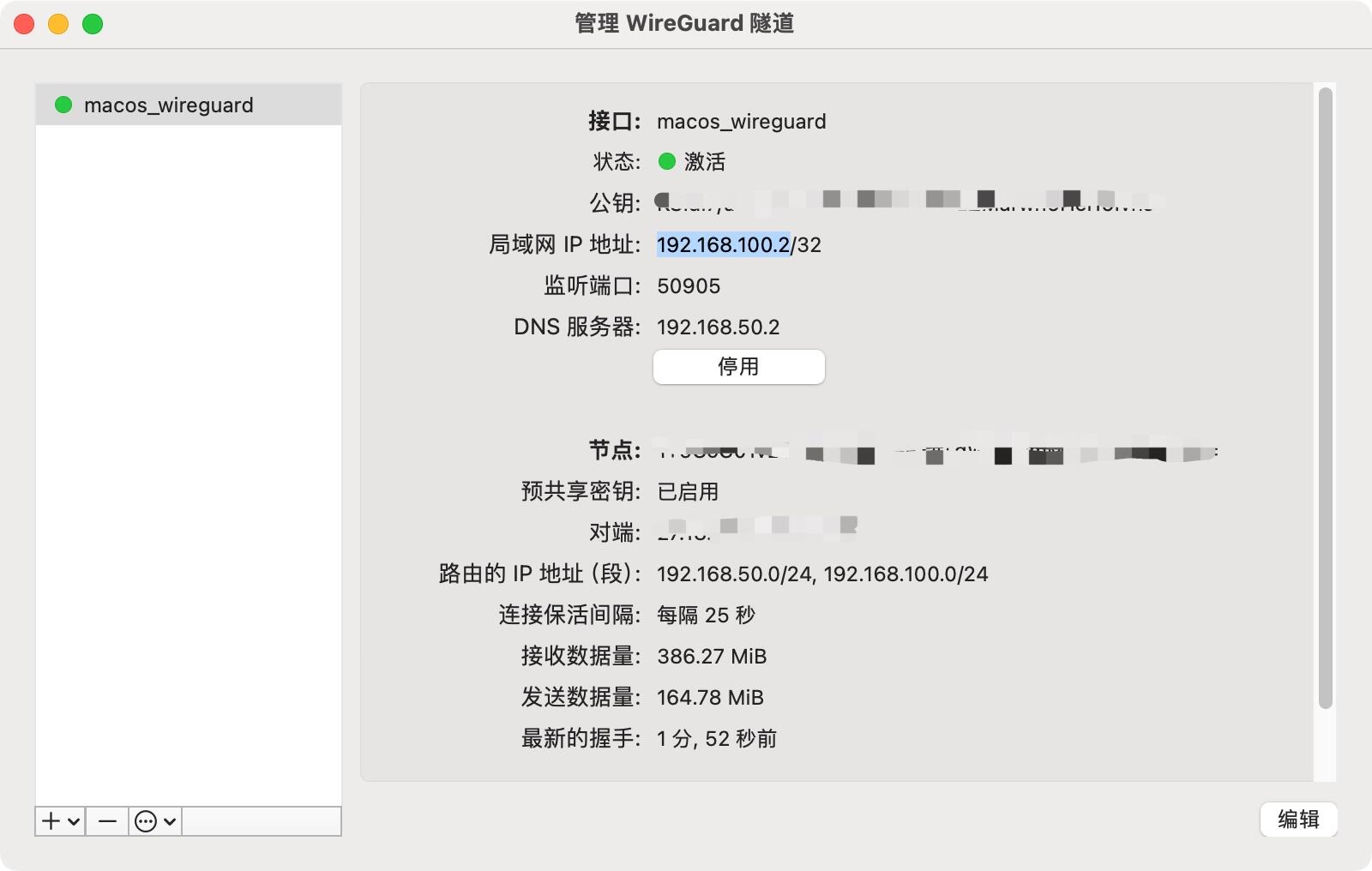

连接成功后的运行状态：

4.2 iPhone 配置

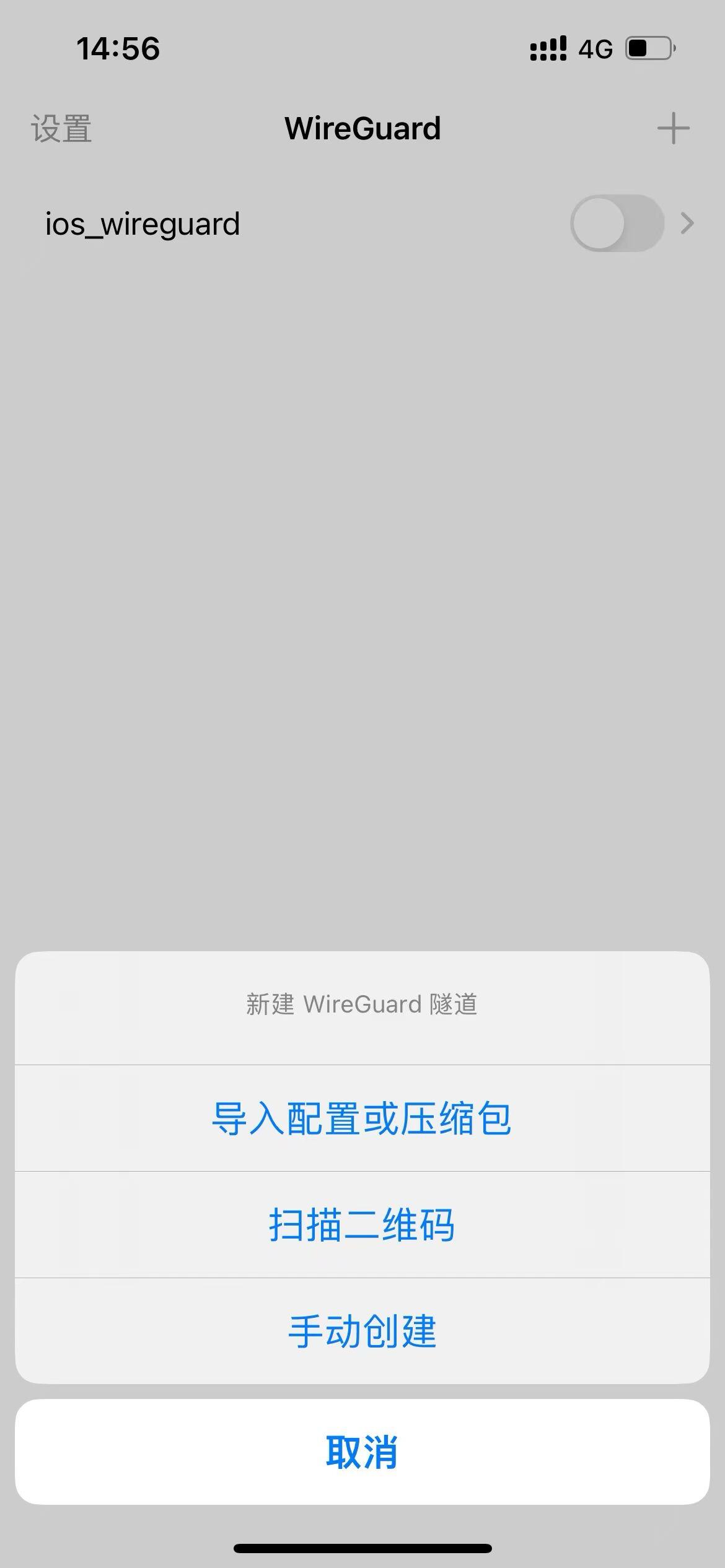

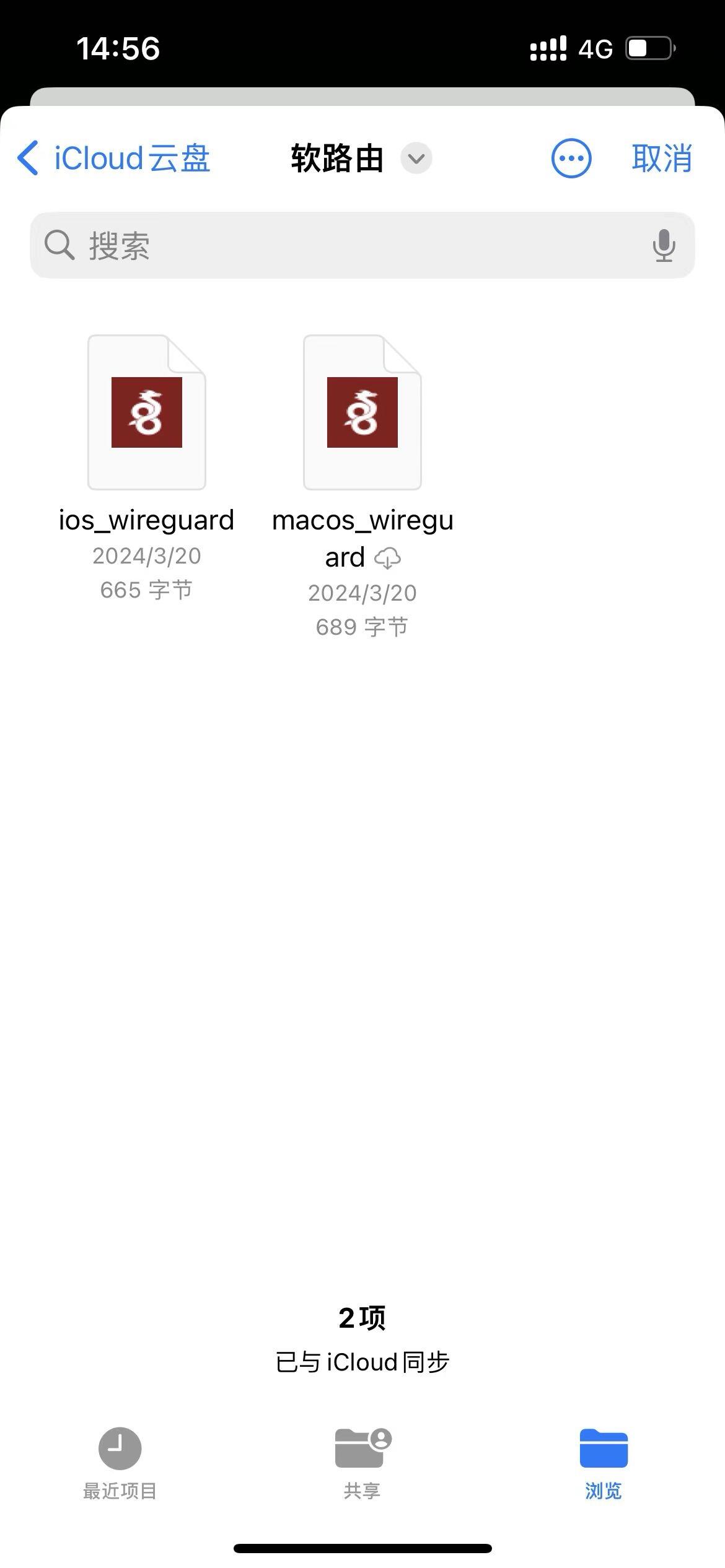

新建 ios_wireguard.conf 并上传至 iCloud 云盘。在 iOS 设备 App Store 下载 WireGuard 客户端（同样需要美区 Apple ID），从文件导入隧道。

[Interface]
# 客户端分配的专用 IP（需保持唯一）
Address = 192.168.100.3/32
# 对应客户端私钥
PrivateKey = ios_privatekey
# 本地 DNS 服务器
DNS = 192.168.50.2

[Peer]
# OpenWrt 服务端公钥
PublicKey = server_publickey
# 手机端采用全局代理模式
AllowedIPs = 0.0.0.0/0
# 预共享密钥
PresharedKey = sharekey
# WireGuard 服务端连接地址
Endpoint = 公网IP或域名:16666
PersistentKeepalive = 25

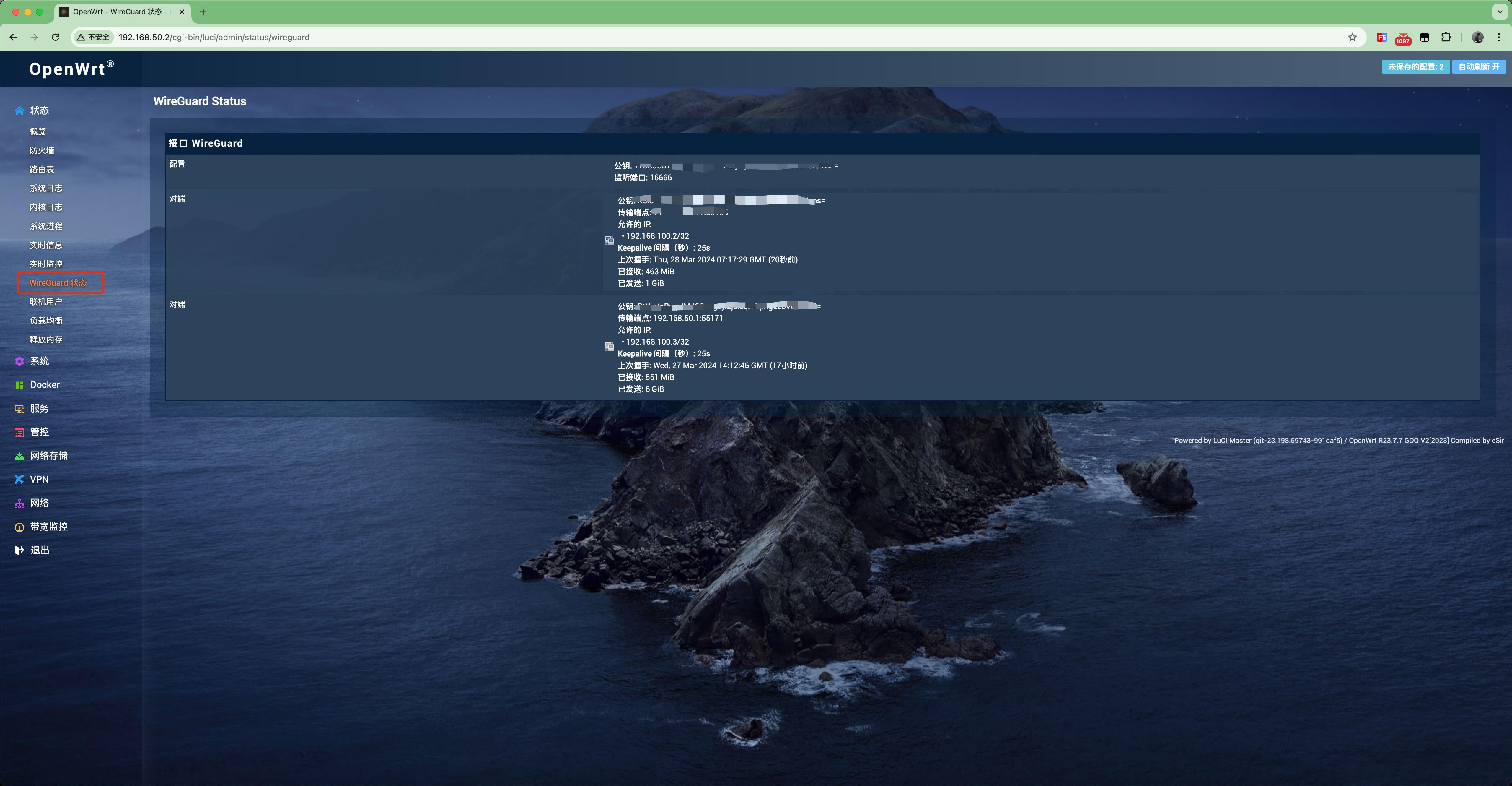

5. OpenWrt 的 WireGuard 运行状态

完成所有配置后，可在 OpenWrt 后台实时查看 WireGuard 的运行状态及连接情况：
